特色功能
支持教育智能专用功能，实现对老师授课和学生回答问题的分析跟踪
支持3G/HD-SDI、DVI-I（YPbPr、HDMI）高清视频输出
支持RS-232级联控制，支持VISCA、PELCO-P和PELCO-D协议
支持红外遥控功能
支持Wi-Fi功能（选配，详见订货型号）
支持重力感应自动镜像功能
基本功能
支持最大1920×1080@30fps高清画面输出
支持超低照度，0.02Lux/F1.6(彩色),0.002Lux/F1.6(黑白)
支持20倍光学变倍，16倍数字变倍
支持三码流技术，每路码流可独立配置分辨率及帧率
支持断网续传功能保证录像不丢失
支持3D数字降噪、宽动态、透雾、强光抑制等功能
支持360°水平旋转，垂直方向-30°-90°
支持300个预置位，8条巡航扫描
支持3D定位，可通过鼠标框选目标以实现目标的快速定位与捕捉
支持定时抓图与事件抓图功能
支持定时任务、一键守望功能
支持PoE+供电(选配，详见订货型号)
支持1路音频输入和1路音频输出
内置2路报警输入和1路报警输出，支持报警联动功能
支持最大128G的Micro SD/SDHC/SDXC卡存储
支持海康SDK、ONVIF、CGI、PSIA、GB/T28181和E家协议接入
应用场景
5寸教育专用网络高清智能球可为各类院校、培训机构提供教育录播、远程培训、高清视频监控等功能，也可应用于法院、审讯室、楼宇、办公室、会议室、大型场馆、博物馆等需要高清画质监控的室内场所。

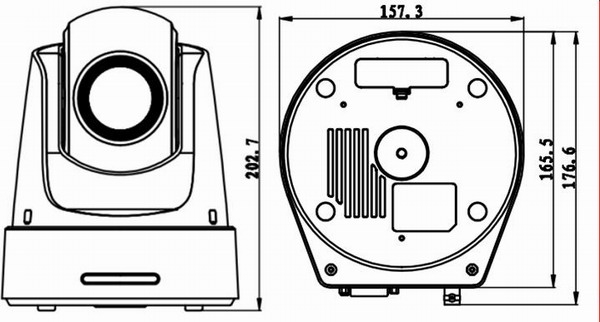

外形尺寸
[室内教育会议司法.jpg]
订货型号
iDS-2DF5220S-D4/JY：DC12V，教育专用①；
iDS-2DF5220S-DE4/W/JY(样机)：DC12V，教育专用②
注①: 带有HD-SDI、YPbPr接口
注②: 带有HD-SDI、YPbPr接口；支持WiFi和POE+(802.3at)
|
基础参数
|
|
图像传感器
|
1/2.8” Progressive Scan CMOS
|
|
最低照度
|
彩色：0.02Lux @ (F1.6，AGC ON)；黑白：0.002Lux @(F1.6，AGC ON)
|
|
分辨率及帧率
|
主码流：
50Hz: 25fps(1920×1080,1280×960,1280×720),
60Hz: 30fps(1920×1080,1280×960,1280×720);
子码流：
50Hz: 25fps(704×576,352×288,176×144),
60Hz: 30fps(704×480,352×240,176×120);
第三码流：
50Hz: 25fps(1920×1080,1280×960,1280×720,704×576,352×288,176×144),
60Hz: 30fps(1920×1080,1280×960,1280×720,704×480,352×240,176×120)
|
|
视频压缩
|
H.264/MJPEG/MPEG4
|
|
音频压缩
|
G.711alaw/G.711ulaw/G.722/G.726/MP2L2/PCM
|
|
白平衡
|
自动/手动/自动跟踪白平衡/室外/室内/日光灯白平衡/钠灯白平衡
|
|
增益控制
|
自动/手动
|
|
信噪比
|
≥55dB
|
|
3D数字降噪
|
支持
|
|
背光补偿
|
支持
|
|
区域曝光/聚焦
|
支持
|
|
电子快门
|
1/1-1/30,000s
|
|
日夜模式
|
自动ICR彩转黑
|
|
数字变倍
|
16倍
|
|
隐私遮蔽
|
最多24块区域；支持马赛克、多种颜色可选
|
|
聚焦模式
|
自动/半自动/手动
|
|
|
镜头
|
|
焦距
|
4.7-94mm，20倍光学
|
|
变倍速度
|
大约2.7秒(光学,广角-望远)
|
|
水平视角
|
58.3-3.2度(广角-望远)
|
|
近摄距
|
10-1500mm(广角-望远)
|
|
光圈数
|
F1.6-F3.5
|
|
|
功能
|
|
Smart侦测
|
音频异常侦测、移动侦测、视频遮挡侦测
|
|
Smart录像
|
断网续传
|
|
Smart图像增强
|
宽动态、透雾、强光抑制
|
|
Smart编码
|
低码率、ROI、SVC
|
|
设备异常检测
|
网线断、IP地址冲突、存储器满、存储器错、非法访问
|
|
水平及垂直范围
|
水平360°；垂直-30°-90°(自动翻转)
|
|
水平速度
|
水平键控速度：0.1°-150°/s,速度可设;水平预置点速度：270°/s
|
|
垂直速度
|
垂直键控速度：0.1°-120°/s,速度可设；垂直预置点速度：200°/s
|
|
3D定位
|
支持
|
|
比例变倍
|
支持
|
|
预置点个数
|
300个
|
|
巡航扫描
|
8条，每条可添加32个预置点
|
|
花样扫描
|
4条，每条路径记录时间大于10分钟
|
|
断电记忆
|
支持
|
|
守望功能
|
预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描
|
|
方位角信息显示
|
开 / 关
|
|
预置点视频冻结
|
支持
|
|
定时任务
|
预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出
|
|
|
网络
|
|
网络协议
|
IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,
DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour
|
|
应用编程接口
|
支持软件集成的开放式API，支持标准协议(ONVIF、PSIA、CGI)、支持海康SDK和第三方管理平台接入、支持GB/T28181协议、支持E家协议接入
|
|
浏览器
|
支持IE7+,Chrome18+,Firefox5.0+,Safari5.02+浏览器
|
|
同时预览视频数
|
最多20路
|
|
用户权限
|
最多32个用户，分3级:管理员、操作员和普通用户
|
|
安全模式
|
授权的用户名和密码，以及MAC地址绑定；HTTPS加密；IEEE 802.1x网络访问控制、IP地址过滤
|
|
|
接口
|
|
电源接口
|
DC12V
|
|
网络接口
|
内置RJ45网口，支持10M/100M网络数据； 支持PoE+供电(802.3at，仅-E型号支持)
|
|
3G/HD-SDI接口
|
720P@25fps/30fps/50fps/60fps,1080P@25fps/30fps/50fps/60fps、1080I@50fps/60fps
|
|
DVI-I接口
|
YPbPr（通过DVI-I转出，转接线自配）：720P@50fps/60fps,1080P@50fps/60fps、1080I@50fps/60fps
HDMI（通过DVI-I转出，转接线自配）：720P@50fps/60fps,1080P@50fps/60fps、1080I@50fps/60fps
|
|
DB15接口
|
标配转接线，包括(RS485、CVBS、RS232、报警输入输出接口)
RS485控制接口：采用半双工模式，支持自适应HIKVISION，PELCO-P和PELCO-D协议
CVBS接口：支持CVBS标清输出（1.0V[p-p] / 75Ω，PAL或NTSC）
RS232接口：支持VISCA、PELCO-P和PELCO-D协议；支持RS-232串口级联控制
报警输入/输出：2路报警输入；1路报警输出；支持报警联动预置点/巡航扫描/SD卡录像/触发开关量输出/上传中心/上传FTP/邮件联动
|
|
音频输入/输出
|
3.5mm标准接头；1路音频输入，音频峰值:2-2.4V[p-p]，输入阻抗:1KΩ±10%；1路音频输出，线性电平，阻抗:600Ω
|
|
SD卡接口
|
内置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡（最大支持128G）
|
|
|
一般规范
|
|
高清输出线缆标准
|
HDMI线：1.3及以上版本;色差线、HD-SDI线特征阻抗:75Ω
|
|
功耗
|
24W max
|
|
工作温度和湿度
|
-10℃-55℃；湿度小于90%
|
|
尺寸/重量
|
Φ176.6×202.7mm； 1.8Kg
|
|
