甘肃弱电施工：弱电机房UPS介绍及电源选择电池容量如何计算
甘肃弱电施工：弱电机房UPS介绍及电源选择电池容量如何计算

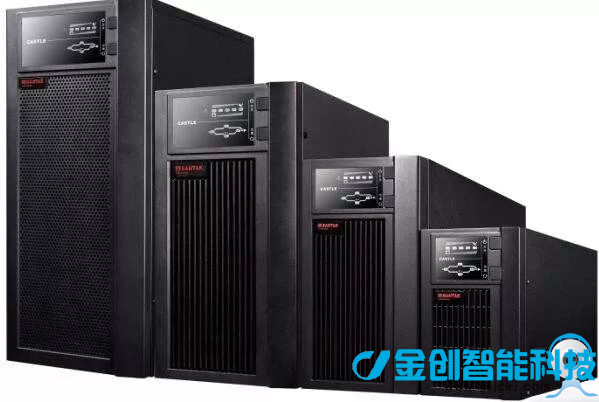

主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS 设备通常对电压过高或电压过低都能提供保护。
UPS和直流电源是企业重要的供电保障设备，它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，使用户不致因停电而影响工作或丢失数据。
UPS电源系统由五部分组成：主路、旁路、电池等电源输入电路，进行AC/DC变换的整流器（REC），进行DC/AC变换的逆变器（INV），逆变和旁路输出切换电路以及蓄能电池。
不间断电源的主要优点，在于它的不间断供电能力。在市电交流输入正常时，UPS把交流电整流成直流电，然后再把直流电逆变成稳定无杂质的交流电，给后级负载使用。一旦市电交流输入异常，比如欠压了或者停电了又或者频率异常了，那么UPS会启用备用能源-蓄电池，UPS的整流电路会关断，相应的，会把蓄电池的直流电逆变成稳定无杂质的交流电，继续给后级负载使用。这就是UPS不间断供电能力的由来。
当然，UPS的不间断供电时间不是无限的，这个时间受制于蓄电池自身储存能量的大小。如果发生交流停电，那么在UPS的蓄电池供电的宝贵时间内，您需要做的就是赶紧恢复交流电。
教您如何计算UPS配置电池的数量
所能供电时间的长短由蓄电池的容量大小决定。现将UPS蓄电池配置的计算方法介绍如下：
一、下列因素影响备用时间：
1、负载总功率P总(W)，考虑到UPS的功率因数，在计算时可直接以P总的伏安(VA)为单位来计算
2、V低是蓄电池放电后的终止电压(V)，2V电池V低=1.7V;12V电池V低=10.2V
3、V浮是蓄电池的浮充电压(V)，2V电池V浮=2.3V;12V电池V浮=13.8V
4、Kh为电池容量换算系数 (Ct/C10)，10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.6
5、I为电池工作电流(A)，T为连. 续放电时间(H)，V为UPS外接电池的直流供电电压(V)
二、计算方法
1、12V单体电池的数量N：N=V÷122V单体电池的数量为6N
2、电池工作电流I：I=P总÷V
3、实际电池容量C：C=I×T÷Kh
例如：功率为1KVA的电源备用时间4小时，选择科士达UPS的型号为HP9101H，V=36V，则
①N=36V÷12V=3节
②I=1000VA÷36V=28A ②C=24A×4H÷0.9=124AH
③电池的配量可选用100AH一组3节，或65AH二组6节，选用的结果有偏离，这要看用户的需求和成本的考虑。
注：12V蓄电池常用容量规格为7Ah、17Ah、24Ah、38Ah、65Ah、100Ah、200Ah。
蓄电池计算方法： 例如一台山特40KVA UPS电源，直流电压为384V，每组为12V电池32节，如果后备时间要求2小时，则计算电池的容量为：40000VA*2H/(0.7*384V)=297AH 所以选择3组100AH电池，共96节。
电池组的电流为40KVA/384V=104A，所以电池连线选择50mm2电缆。
电池总数=(功率/直流电压*小时)/每块安时*每组块数
其中功率为UPS的功率，直流电压为UPS电池供电所要求的电压，不同功率的UPS直流电压不同，每组块数为所要求电池的最小块数，一般配置电池时，必须为每组块数的整数倍，常见的UPS直流电压和每组块数如下(电池每块以12V为计算依据)：举例来说，配置一台5KVA延时8小时的UPS,其功率为5000，直流电压为96V，每组电池8块，配置100AH电池，其所需电池总数为：(5000/96*8)/100*8=32块
UPS电池数量配置多少个,怎么算? 比如说20KVA规格的UPS,后续一个小时电量,然后选用松下电池12V,65AH,电池,请问电池数要多少个?
给你一个分解步骤和算法! 方便你理解
1 ：看主机的直流电压 （通常分为192V和240V） 该主机功率因素 （通常情况下有 0.7 、 0.8 0.9三种）
2 ：算一个小时需要的电池容量（假设该20K机器功率因素为0.7 直流电压240V）：
计算公式： 电池容量=主机功率*功率因素/直流电压*时间既20000*0.7/240*1=58.3333AH 3 因为电池电压为12V 直流电压为240V 1小时需要最低电池容量为58.3333所以需要 65AH电池240V/12V=20节 需要20接65AH的电池可以供应 20K一小时。
